一。需求描述
1.1 客戶需求
金庫作為金融單位最要害，風險程度的部位，其安全防范為重中之重。銀行金庫監控系統通過完整的網絡支持實現中心設備與前端設備的連接和信息傳輸，保障上級行可通過該系統隨時監察下級行守庫人員的工作值守狀況，以及前端設備的運行情況，實現遠端監控管理。
銀行金庫視頻監控系統由一個上級銀行監控管理中心及下級銀行多個前端圖像視頻服務器和報警控制器構成，通過銀行內聯網實現信息傳輸，為便于主管領導檢查工作，可配置移動監察中心子系統。根據金庫管理工作的需要，通常對金庫周界、金庫庫門、監控室、清點間以及交接間進行重點監控，系統應用的RFID電子標簽技術，可對銀行系統內進出車輛、銀行內部行包進行跟蹤監測。
1.2 應用場景
金庫院落入口及周邊環境的監控；
金庫出入口監控；
金庫點鈔工作間；
金庫交接處監控；
金庫內部行包跟蹤監控；
二。系統架構

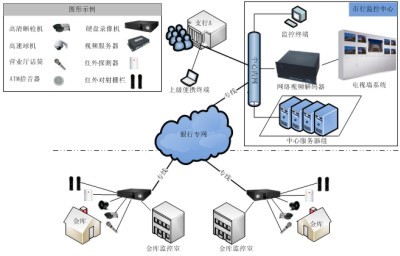

2.1 系統總體結構
2.2.1前端監控設備
前端設備主要包括攝像機、紅外探測器、網絡視頻服務器或硬盤錄像機等設備，銀行金庫視頻監控系統中，監控點位置相對但位置比較分散，適合采用多通道視頻服務器或硬盤錄像機為金庫前端核心設備，將前端各攝像機的視頻模擬信號轉換為網絡數字信號，以網絡視頻監控模式組網。
2.2.2傳輸網絡
前端攝像機到網絡視頻服務器之間，通過一般視頻線纜即可滿足傳輸需求，網絡視頻服務器將編碼轉換壓縮后的數字視頻數據以TCP/IP方式接入銀行系統視頻專網，供各級監控中心和監控客戶端調用監控。
2.2.3管理分發平臺
系統建立一管理分發平臺，包括管理認證服務器、視頻分發調度服務器、媒體服務器、文件服務器、數據庫服務器等，對前端設備的接入進行認證，對用戶登錄系統進行合法性驗證，提供視頻分發復制和調度功能，提供視頻文件存儲和檢索、回放、下載等功能。
2.2.4監控終端
監控終端分為金庫監控室電視墻、市級監控中心大屏/電視墻、監控PC客戶端三種，金庫監控室為本地監控，市級監控中心為遠程數字監控，通過解碼器將網絡數字視頻信號解碼輸出為模擬視頻，接入電視墻，或直接通過監控PC監控。
三。設備
3.1 前端設備
攝像機：各出入口、通道進行監控的攝像機選擇紅外高清槍型攝像機攝像機，以保證不受光線變化影響視頻質量，是想全天候監控；對金庫內光線較弱場所的監控，可選擇低照度紅外槍型攝像機。
視頻編碼器：視頻解碼器設備選用領域品牌高清晰視頻編碼器，可實現H.264編碼，清晰度D1（720*576），25幀/秒的實時視頻效果，具備雙向語音功能，單通道、多通道等一系列設備，完全滿足網絡視頻監控需求。
3.2 管理平臺設備
管理平臺服務器：應選擇品牌服務器以保證管理平臺的穩定高效，建議架構雙機熱備，保證不間斷視頻監控管理和轉發。
網絡交換機：選擇運行穩定、大品牌網絡交換機，以保證管理平臺運行穩定可靠。
UPS供電設備：選擇運行穩定、大品牌網絡交換機，以保證管理平臺運行穩定可靠。
3.3 監控終端設備
監控客戶端：一般PC機即可實現對網絡視頻監控系統前端監控點視頻流的軟件解碼輸出。
視頻解碼器：為滿足部分監控中心將前端監控點視頻上大屏或電視墻的需求，需增加視頻解碼器設備，視頻解碼器設備應選擇支持前端編碼器格式、運行穩定，可實現解碼、輪詢等功能。
大屏系統：用戶自選；
電視墻設備：用戶自選
四。功能概述
4.1 認證管理功能
系統內所有用戶均有不同級別的權限，用戶登入系統后，系統會依據用戶的級別給與相應的權限，系統進行分域管理，不同金庫內用戶不能監控對方，上級監控中心負責人對下級各金庫有完全的監控權。
4.2 實時瀏覽功能
◆多畫面監視
PC客戶端用戶，可根據需要將PC畫面分割為單畫面、四畫面、六畫面、九畫面、十六畫面模式，在每個分割畫面上監視不同畫面。
◆視頻參數設置
系統支持畫面參數設置功能，用戶可在選定畫面上對該路視頻的對比度、亮度、飽和度等視頻參數進行設置，設置后效果實時反饋在畫面上。
◆字符疊加功能
系統支持字符疊加功能，可在視頻圖像上疊加日期、畫面名稱等，用戶可根據個人愛好選擇字符出現的方位。
4.3 云鏡控制功能
系統支持對云臺和鏡頭的遠程實時控制。云臺控制應包含：云臺的上下左右轉動，巡邏功能，預置位設置功能，云臺轉動的步進值可設置。鏡頭的控制應包括變倍、調焦（手動和自動調焦功能）、光圈（手動和自動光圈調節功能）。PC客戶端在全屏顯示狀態下亦可進行云鏡控制。
4.4 雙向語音功能
系統可對金庫前端監控點音頻進行采集，也可通過監控中心對前端廣播喊話，實現較高保真通話質量的雙向語音對講功能。
4.5 錄像檢索回放功能
系統支持對錄像文件的檢索、回放、在線播放功能。
錄像文件檢索，支持多種檢索方式，比如按時間檢索，按通道檢索，按錄像方式檢索，按時間檢索是指用戶設定某個時間段的檢索，按錄像方式檢索指用戶對普通錄像和報警錄像、計劃錄像方式等，也可自定義多種檢索方式，進行模糊智能檢索。
錄像回放支持快放、慢放、逐幀回放等功能；
五。性能規格
5.1視頻監控性能
視頻編碼壓縮標準：H.264，具有壓縮比高、清晰度高特點；
實時監視圖像分辨率：704×576（D1） /PAL,回放分辨率：528×384（DCIF）/PAL；
視頻幀率：1/16——25幀/秒可調；
視頻壓縮輸出碼率：16K——2M可調，也可自定義（單位：bps），；
語音編碼符合G.711、G.722標準，可雙向語音；
兼容多種主流云臺控制協議，云鏡控制延遲不大于200ms；
錄像文件存儲不得少于30天，可遠程進行錄像檢索、回放、下載。
5.2前端設備性能
攝像機、網絡視頻服務器工作穩定，無故障工作時間不小于3000小時；
報警設備響應靈敏、無錯報、漏報，失誤率控制在2%以下。
