重慶監控攝像頭公司萬建電子淺談一般安裝一套
作者： 發布日期：2018-08-24 點擊次數：974
一般安裝一套網絡監控系統有哪些設備？

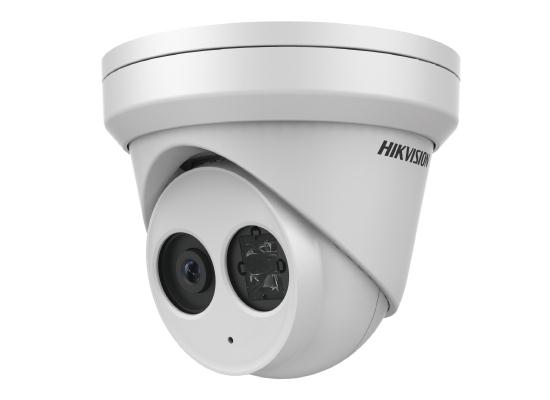

網絡攝像機+攝像機支架
網絡攝像機又稱IPC，IP Camera，是視頻圖像采集的主要設備，網絡攝像機對比模擬攝像機的最大優勢就是高清晰度，網絡攝像機的分辨率較高，可以達到高清效果，網絡攝像機的分辨率有100萬像素，130萬像素，200萬像素等。
網絡高清硬盤錄像機
網絡高清硬盤錄像機的主要目的是實現對前端網絡攝像機的集中管理，設備搜索，圖像預覽，集中錄像，錄像回放等功能，采用嵌入式Linux系統。由于網絡攝像機占用帶寬較大，一小時錄像在1G以上，因此為了保證錄像存儲時間，網絡高清硬盤錄像機一般支持多盤位。
監控硬盤
監控硬盤的主要目的是用來存儲視頻錄像的，安裝在網絡高清硬盤錄像機內。由于網絡攝像機分辨率較高，占用碼流較大，單位時間內的存儲容量也要遠遠大于模擬監控，因此對硬盤容量要求較高。同時由于視頻要24小時不間斷錄像，因此對硬盤的質量要求也很高，所以建議在數字網絡監控中要選擇大容量的監控級硬盤。
顯示器
顯示器主要用來顯示網絡高清硬盤錄像機上的視頻圖像，通過VGA或HDMI接口與網絡高清硬盤錄像機相連。 電腦在不使用網絡高清硬盤錄像機的情況下，也可采用電腦+網絡攝像機廠家的數字網絡監控軟件來實現網絡攝像機的集中管理，像中維高清監控系統（JNVR），可實現設備搜索，圖像預覽，集中預覽，錄像回放，集中管理等功能。
電源線+DC 12V監控電源
電源線主要用來傳輸220V交流電的，到網絡攝像機端再接DC12V監控電源，為攝像機供電。如果是采用PoE交換機供電可以忽略超五類非屏蔽雙絞線在數字網絡監控系統中，使用超五類非屏蔽雙絞線進行視頻信號的傳輸，雙絞線最遠傳輸距離建議不超過100米，同時為了保證視頻信號的傳輸效果，建議選擇國標純銅線纜。
交換機
交換機的主要目的是實現電信號轉發的網絡設備，前端攝像機及網絡高清硬盤錄像機均連接在一臺交換機上。對于10個點以內的小型監控工程，采用一臺8口或16口的普通百兆交換機即可，如果超過10個點，建議選擇帶千兆口的交換機。現在出現了PoE供電交換機，如果采用PoE供電的話，可以直接選擇PoE交換機。
網絡攝像機+攝像機支架
網絡攝像機又稱IPC，IP Camera，是視頻圖像采集的主要設備，網絡攝像機對比模擬攝像機的最大優勢就是高清晰度，網絡攝像機的分辨率較高，可以達到高清效果，網絡攝像機的分辨率有100萬像素，130萬像素，200萬像素等。
網絡高清硬盤錄像機
網絡高清硬盤錄像機的主要目的是實現對前端網絡攝像機的集中管理，設備搜索，圖像預覽，集中錄像，錄像回放等功能，采用嵌入式Linux系統。由于網絡攝像機占用帶寬較大，一小時錄像在1G以上，因此為了保證錄像存儲時間，網絡高清硬盤錄像機一般支持多盤位。
監控硬盤
監控硬盤的主要目的是用來存儲視頻錄像的，安裝在網絡高清硬盤錄像機內。由于網絡攝像機分辨率較高，占用碼流較大，單位時間內的存儲容量也要遠遠大于模擬監控，因此對硬盤容量要求較高。同時由于視頻要24小時不間斷錄像，因此對硬盤的質量要求也很高，所以建議在數字網絡監控中要選擇大容量的監控級硬盤。
顯示器
顯示器主要用來顯示網絡高清硬盤錄像機上的視頻圖像，通過VGA或HDMI接口與網絡高清硬盤錄像機相連。 電腦在不使用網絡高清硬盤錄像機的情況下，也可采用電腦+網絡攝像機廠家的數字網絡監控軟件來實現網絡攝像機的集中管理，像中維高清監控系統（JNVR），可實現設備搜索，圖像預覽，集中預覽，錄像回放，集中管理等功能。
電源線+DC 12V監控電源
電源線主要用來傳輸220V交流電的，到網絡攝像機端再接DC12V監控電源，為攝像機供電。如果是采用PoE交換機供電可以忽略超五類非屏蔽雙絞線在數字網絡監控系統中，使用超五類非屏蔽雙絞線進行視頻信號的傳輸，雙絞線最遠傳輸距離建議不超過100米，同時為了保證視頻信號的傳輸效果，建議選擇國標純銅線纜。
交換機
交換機的主要目的是實現電信號轉發的網絡設備，前端攝像機及網絡高清硬盤錄像機均連接在一臺交換機上。對于10個點以內的小型監控工程，采用一臺8口或16口的普通百兆交換機即可，如果超過10個點，建議選擇帶千兆口的交換機。現在出現了PoE供電交換機，如果采用PoE供電的話，可以直接選擇PoE交換機。
水晶頭
水晶頭是網絡連接中十分重要的接口設備，雙絞線兩頭通過水晶頭與前端網絡攝像機和后端交換機連接在一起，水晶頭的做法分568A和568B兩種標準，目前多采用568B標準。
以上文章由重慶監控攝像頭公司萬建電子提供，如有疑問歡迎來電咨詢！
